Aramis-光学三维运动和变形分析系统

从数字立体图像到三维测量数据

ARAMIS系统可以获得动静态加载下的试样和零件的三坐标、三维位移和变形速度、加速度、应变率，以及6自由度测量结果,通过这些测量数据，人们可以获得材料力学参数，验证有限元计算结果，记录组件碰撞，跟踪运动轨迹，和分析零件变形

运用数字图像相关技术的非接触式光学测量方式，不受被测材料限制,将全场测量和标靶点测量技术结合起来，测量范围涵盖几毫米的试样到数十米的结构件,无需对试样进行复杂和费时的制备，不受试样的几何形状及温度局限，测量精度高，分辨率可以达到亚微米级

亚像素精度的图像处理

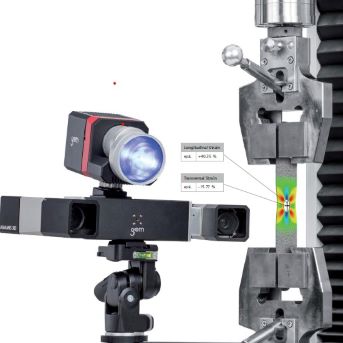

试样加载过程中，ARAMIS系统高分辨率或高速相机，对表面进行连续的拍照测量通过数学调整计算，确定测量头的标定状态，相机位置，以及镜头光学畸变参数系统计算每幅图像中的大量微面片的灰度值分布，得出相应测量点在所有图像中亚像素精度等级的位置
